Dans un enregistrement audio, une mesure de température ou une image numérique, tout signal transporte à la fois de l’information utile et des variations indésirables. Le rôle d’un filtre passe-bas est simple à énoncer, mais central en pratique : laisser passer les variations lentes et atténuer les variations rapides. En traitement du signal, ce principe sert à nettoyer, stabiliser, lisser et préparer les données avant analyse.
Qu’est-ce qu’un filtre passe-bas ?
Un filtre passe-bas est un système qui conserve les composantes basses fréquences d’un signal tout en réduisant les composantes hautes fréquences. Autrement dit, il favorise les variations lentes et limite les changements brusques. Cette idée se retrouve dans de nombreux domaines : audio, électronique, télécommunications, capteurs industriels, imagerie, médecine ou encore systèmes embarqués.
Dans un fichier sonore, par exemple, les basses fréquences correspondent aux sons graves, tandis que les hautes fréquences sont associées aux sons aigus ou à certains bruits parasites. Dans une mesure issue d’un capteur, les basses fréquences peuvent représenter l’évolution réelle d’un phénomène physique, tandis que les hautes fréquences traduisent parfois du bruit électrique, des vibrations mécaniques ou des perturbations de mesure.
Le rôle des fréquences dans un signal
Pour comprendre le fonctionnement d’un filtre passe-bas, il faut d’abord rappeler qu’un signal peut être décrit comme une combinaison de fréquences. Une courbe qui change lentement contient surtout des basses fréquences. Une courbe qui oscille rapidement, avec des variations abruptes, contient davantage de hautes fréquences. Cette lecture fréquentielle est au cœur du traitement du signal.
L’analyse de Fourier, utilisée depuis le XIXe siècle et toujours fondamentale aujourd’hui, permet précisément de décomposer un signal en composantes sinusoïdales de différentes fréquences. Cette approche rend visible ce que l’œil ne perçoit pas toujours dans le domaine temporel. Un bruit discret dans une mesure peut ainsi apparaître clairement comme une composante haute fréquence dans le spectre.
La fréquence de coupure, un paramètre central
Le paramètre le plus important d’un filtre passe-bas est la fréquence de coupure. Elle définit la limite à partir de laquelle les fréquences commencent à être atténuées de manière significative. En dessous de cette valeur, le signal est majoritairement conservé. Au-dessus, il est progressivement réduit, selon les caractéristiques du filtre.
Dans la pratique, la coupure n’est pas un mur parfaitement vertical. Un filtre réel ou numérique ne supprime pas instantanément toutes les fréquences au-delà d’un seuil. Il existe une zone de transition, plus ou moins large, entre la bande passante et la bande atténuée. Plus cette transition est raide, plus le filtre est sélectif, mais sa conception peut devenir plus complexe.
La fréquence de coupure est souvent définie au point où le gain chute de 3 décibels, ce qui correspond à une puissance divisée par deux. Cette convention est courante en électronique et en acoustique. Elle permet de comparer des filtres de manière cohérente, même lorsque leurs technologies ou leurs usages diffèrent.
Comment fonctionne un filtre passe-bas analogique ?

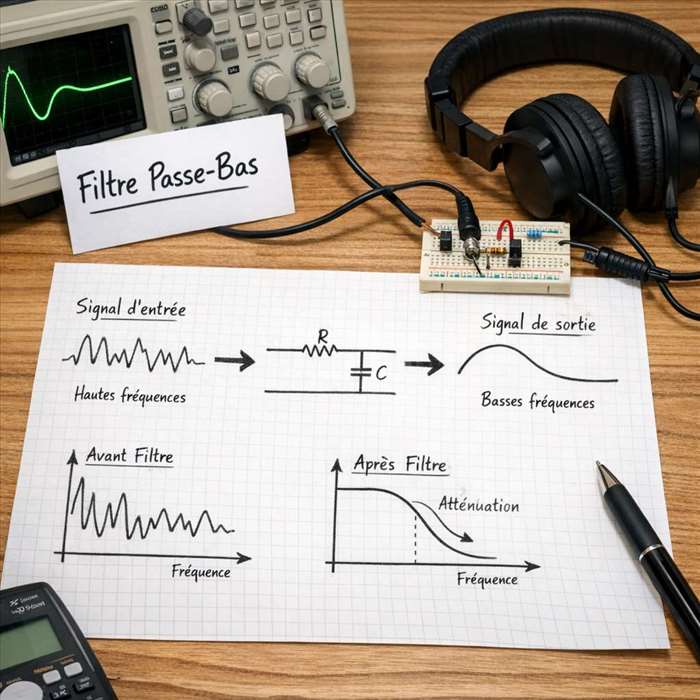

Le filtre passe-bas analogique le plus connu est le circuit RC, composé d’une résistance et d’un condensateur. Lorsqu’un signal électrique arrive à l’entrée, le condensateur se charge et se décharge. Il réagit facilement aux variations lentes, mais il limite les variations rapides. Ce comportement produit naturellement une atténuation des hautes fréquences.
Dans un montage RC simple, la fréquence de coupure dépend de la résistance et de la capacité. Elle se calcule avec la formule 1 divisé par 2pRC. Cette relation est très utilisée dans les cours d’électronique comme dans les applications concrètes, car elle permet de dimensionner rapidement un filtre pour lisser une tension ou réduire un bruit.
Un exemple courant se trouve dans les alimentations électroniques. Après redressement d’un courant alternatif, un condensateur peut être utilisé pour lisser la tension et réduire les ondulations. Ce n’est pas seulement une astuce de laboratoire : c’est un principe présent dans d’innombrables appareils, des chargeurs aux systèmes de commande industriels.
Comment fonctionne un filtre passe-bas numérique ?
Dans le monde numérique, un filtre passe-bas agit sur une suite d’échantillons. Chaque valeur du signal est transformée par un calcul qui combine souvent plusieurs échantillons voisins. L’objectif reste le même que dans l’analogique : conserver les évolutions lentes et atténuer les variations rapides. La différence tient au support, qui n’est plus un circuit physique mais un algorithme.
Un exemple très simple est la moyenne glissante. Si l’on remplace chaque valeur par la moyenne des dernières mesures, les fluctuations rapides sont réduites. Cette méthode est intuitive et largement utilisée pour lisser des courbes de température, des données financières ou des mesures de capteurs. Elle a toutefois des limites, notamment un retard dans la réponse et une sélectivité modeste.
Les filtres numériques plus avancés, comme les filtres FIR et IIR, permettent un contrôle plus fin de la réponse fréquentielle. Les filtres FIR sont souvent appréciés pour leur stabilité et leur phase linéaire possible. Les filtres IIR, eux, peuvent atteindre une forte sélectivité avec moins de coefficients, mais leur conception demande davantage de précautions.
Pourquoi utilise-t-on un filtre passe-bas ?
La première raison est la réduction du bruit haute fréquence. Dans un capteur de pression, une station météo ou un accéléromètre, les données brutes comportent fréquemment des oscillations qui ne correspondent pas au phénomène étudié. Un filtre passe-bas permet d’obtenir une courbe plus lisible, plus stable et souvent plus exploitable pour la décision.
En audio, il peut servir à adoucir un son trop agressif, à supprimer un souffle ou à isoler les basses fréquences. Dans un studio, les ingénieurs du son utilisent des filtres pour sculpter le spectre et éviter que certaines fréquences ne masquent d’autres éléments du mixage. Dans les enceintes, les filtres de crossover orientent les basses vers le haut-parleur grave.
Le filtre passe-bas joue aussi un rôle essentiel avant la numérisation d’un signal analogique. Un filtre dit anti-repliement limite les fréquences supérieures à la moitié de la fréquence d’échantillonnage. Sans cette précaution, des composantes trop rapides peuvent être interprétées comme des fréquences plus basses, créant un artefact appelé aliasing ou repliement spectral.
Les effets à connaître : gain, phase et retard
Un filtre passe-bas ne se contente pas de baisser certaines fréquences. Il peut aussi modifier la phase du signal, c’est-à-dire décaler certaines composantes dans le temps. Ce point est parfois secondaire, mais il devient crucial en audio de haute qualité, en télécommunications, en radar ou dans les systèmes de contrôle en temps réel.
Le retard introduit par le filtrage dépend de la conception choisie. Une moyenne glissante, par exemple, lisse efficacement les données mais réagit moins vite à un changement soudain. Dans une application de surveillance industrielle, ce retard peut être acceptable. Dans un système de freinage, un drone ou un dispositif médical, il doit être maîtrisé avec beaucoup plus de rigueur.
Le gain est un autre élément clé. Idéalement, un filtre passe-bas conserve les fréquences utiles sans les déformer. En réalité, certains filtres présentent des ondulations dans la bande passante ou une atténuation progressive avant même la coupure. Le choix d’un filtre dépend donc d’un compromis entre précision, rapidité, stabilité et complexité de calcul.
Exemples concrets dans les technologies du quotidien
Les smartphones utilisent de nombreux traitements proches du filtrage passe-bas. Les microphones captent la voix, mais aussi du vent, des frottements et du bruit ambiant. Des algorithmes réduisent certaines composantes indésirables pour améliorer l’intelligibilité. Dans la photographie numérique, le lissage peut atténuer le bruit dans les zones sombres, même si un excès de filtrage efface les détails.
Dans l’automobile, les filtres passe-bas interviennent dans l’interprétation des données issues des capteurs. La vitesse des roues, les accélérations, la position du volant ou les mesures moteur contiennent du bruit. Les calculateurs doivent distinguer une vraie variation d’une perturbation passagère. Le filtrage contribue à cette robustesse, aux côtés d’autres méthodes de diagnostic et de contrôle.
En médecine, les signaux ECG ou EEG sont également filtrés. Un électrocardiogramme peut être contaminé par du bruit musculaire ou électrique. Un filtre passe-bas aide à rendre certains tracés plus lisibles, mais il doit être réglé avec prudence afin de ne pas supprimer des informations cliniques importantes. Le filtrage ne remplace jamais l’interprétation médicale, il la prépare.
Comment choisir un filtre passe-bas adapté ?
Le choix commence par la nature du signal et par l’objectif. Veut-on supprimer un bruit clairement situé en haute fréquence, lisser une mesure instable, préparer un signal avant échantillonnage ou isoler une bande utile ? La réponse détermine la fréquence de coupure, la pente d’atténuation, le type de filtre et les contraintes de calcul.
Il faut ensuite tenir compte du contexte. Un filtre utilisé hors ligne sur un fichier audio peut être plus complexe, car le temps de calcul est moins critique. Un filtre embarqué dans un microcontrôleur, lui, doit fonctionner avec une mémoire limitée et réagir en temps réel. Les contraintes matérielles orientent souvent autant le choix que la théorie.
Enfin, un bon filtre se valide sur des données réelles. Les simulations sont utiles, mais elles ne remplacent pas les essais avec du bruit, des variations rapides et des cas limites. Un filtre passe-bas bien conçu améliore la qualité d’un signal sans masquer l’information essentielle. C’est précisément ce compromis qui en fait un outil discret, mais indispensable, du traitement du signal moderne.
