Un amplificateur opérationnel semble parfois “bloqué” en sortie, comme s’il refusait de suivre le signal qu’on lui demande de traiter. Ce phénomène, appelé saturation en sortie, est courant en électronique analogique. Il n’est pas forcément le signe d’un composant défectueux : il révèle souvent une limite physique, un mauvais dimensionnement ou une condition d’utilisation mal comprise.
Comprendre la saturation d’un amplificateur opérationnel
Un amplificateur opérationnel, ou AOP, amplifie la différence de tension entre ses deux entrées. Dans un montage idéal, on imagine souvent qu’il peut produire n’importe quelle tension en sortie. En pratique, sa sortie reste contrainte par ses tensions d’alimentation. Un AOP alimenté en 0 V et 5 V ne pourra pas fournir 10 V en sortie, même si le calcul théorique du gain le suggère.
La saturation apparaît lorsque la tension de sortie atteint une limite haute ou basse. Le signal ne suit alors plus fidèlement l’entrée : il se retrouve écrêté, déformé ou immobilisé près d’un rail d’alimentation. Cette limite dépend du modèle, de la charge connectée, de la température et de l’architecture interne du composant.
Le rôle central des rails d’alimentation
La cause la plus fréquente de saturation est simple : la sortie demande une tension que l’AOP ne peut pas fournir. Les rails d’alimentation fixent le cadre dans lequel la sortie peut évoluer. Avec une alimentation symétrique de ±12 V, la sortie ne dépassera jamais ces valeurs, et elle s’en approchera plus ou moins selon le composant.
Les anciens amplificateurs opérationnels, comme certaines familles classiques, ne peuvent pas atteindre exactement les rails. Ils nécessitent parfois une marge de plusieurs volts. Un montage alimenté en 0 V et 5 V peut ainsi ne fournir qu’une sortie maximale de 3,5 V ou 4 V. Les modèles dits rail-to-rail réduisent cette marge, mais ne l’annulent pas toujours, surtout sous charge.
Un gain trop élevé peut pousser la sortie en butée
Dans un montage amplificateur, la tension de sortie dépend du gain appliqué au signal d’entrée. Si un signal de 200 mV est amplifié avec un gain de 50, la sortie théorique atteint 10 V. Avec une alimentation 0-5 V, la saturation est inévitable. Le calcul du gain doit donc toujours être comparé à la plage de sortie disponible.
Ce problème se rencontre souvent dans les montages non inverseurs, inverseurs ou différentiels. Un gain choisi uniquement pour rendre un signal “plus visible” peut dépasser les capacités de l’AOP. Il faut aussi tenir compte du niveau continu ajouté au signal. Un petit décalage d’entrée, une tension d’offset ou une référence mal placée peut suffire à rapprocher la sortie d’une limite.
La contre-réaction limite la saturation, mais pas toujours
La contre-réaction négative est utilisée pour stabiliser le gain et rendre le comportement d’un AOP prévisible. Dans un montage bien conçu, elle force l’amplificateur à ajuster sa sortie pour maintenir ses entrées à des tensions très proches. Mais cette régulation ne fonctionne que si la sortie dispose encore d’une marge de correction.
Lorsque la sortie atteint un rail, l’AOP ne peut plus compenser l’erreur entre ses entrées. Il entre alors dans un régime non linéaire. La contre-réaction ne disparaît pas physiquement, mais elle devient insuffisante pour ramener le circuit dans sa zone normale de fonctionnement. C’est pourquoi un montage peut être théoriquement stable et pourtant saturer dès que le signal augmente légèrement.
Les limites d’entrée peuvent aussi provoquer une saturation
La saturation ne vient pas toujours de la sortie. Un AOP possède aussi une plage de tension admissible sur ses entrées, appelée plage de mode commun. Si les tensions appliquées aux entrées sortent de cette plage, le composant peut se comporter de manière imprévisible : sortie bloquée, inversion de phase, distorsion ou saturation persistante.
Cette limite est particulièrement importante avec les alimentations simples, par exemple 0 V et 3,3 V. Certains AOP n’acceptent pas des signaux proches de la masse ou du rail positif. Pour éviter les erreurs, il faut vérifier dans la fiche technique la plage de mode commun, souvent indiquée par rapport aux tensions d’alimentation. Une entrée mal polarisée peut saturer un montage pourtant correctement calculé.
Charge, courant de sortie et échauffement
Un amplificateur opérationnel ne fournit pas seulement une tension : il doit aussi délivrer un courant à la charge. Si la résistance de charge est trop faible, le courant demandé dépasse les capacités du composant. La sortie chute, se limite ou sature avant d’atteindre la tension attendue. La capacité de courant est donc aussi importante que la tension maximale.
Une charge capacitive peut également compliquer le comportement du montage. Elle peut ralentir la réponse, créer des oscillations ou dégrader la stabilité. Dans certains cas, l’AOP entre dans une zone où il chauffe et limite sa sortie pour se protéger. Les signes les plus courants d’un problème de saturation sont :
- une sortie collée près de 0 V ou près du rail positif ;
- un signal sinusoïdal dont les sommets sont aplatis ;
- une tension de sortie correcte à vide, mais incorrecte une fois la charge connectée ;
- une forte distorsion lorsque l’amplitude ou la fréquence augmente ;
- un composant anormalement chaud en fonctionnement.
Saturation, écrêtage et qualité du signal
Quand un AOP sature, le signal de sortie perd sa forme initiale. Une sinusoïde peut devenir partiellement carrée, un signal audio peut produire une distorsion audible et une mesure analogique peut devenir fausse. Cette déformation est appelée écrêtage lorsqu’elle coupe les crêtes du signal au niveau des limites de sortie.
La saturation a aussi un effet sur la précision globale du système. Dans une chaîne de mesure, elle peut masquer de faibles variations ou générer des erreurs difficiles à interpréter. Pour analyser correctement la qualité d’un signal, il est utile de distinguer la saturation des perturbations plus discrètes ; l’analyse du niveau relatif entre signal utile et bruit aide justement à évaluer cette marge.
Dans les applications numériques, l’écrêtage analogique avant conversion peut fausser toute la suite du traitement. Même une excellente conversion ne peut pas récupérer une information déjà perdue. Le choix d’une fréquence d’acquisition adaptée, expliqué à travers la notion de cadence minimale pour échantillonner un signal, doit donc s’accompagner d’un bon dimensionnement analogique.
Comment diagnostiquer une saturation en sortie

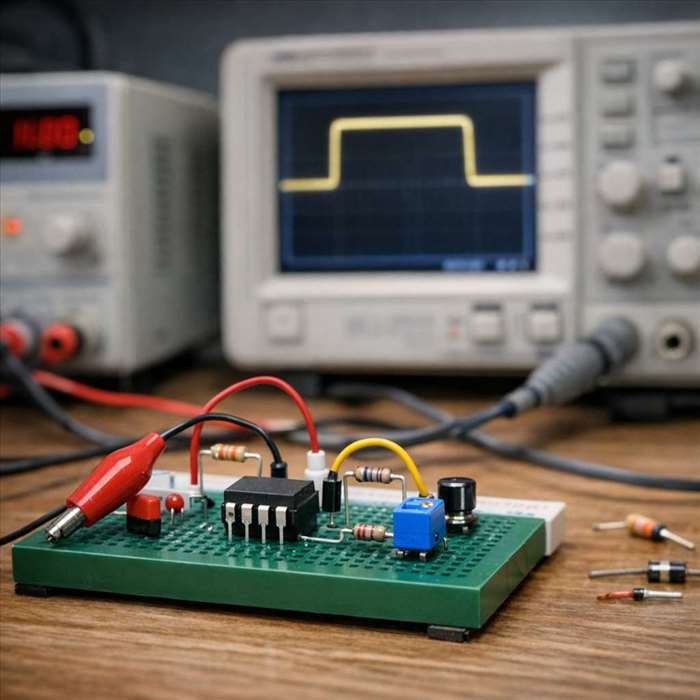

Le diagnostic commence par une mesure simple : comparer la tension de sortie aux rails d’alimentation. Si la sortie reste très proche d’une limite malgré une variation du signal d’entrée, la saturation est probable. Il faut ensuite vérifier le gain, la polarisation, la charge et les conditions d’entrée. Une mesure à l’oscilloscope permet souvent d’identifier un signal écrêté en quelques secondes.
Il est également important de distinguer saturation et bruit. Un signal bruyant conserve une forme globale, tandis qu’un signal saturé atteint brutalement une limite. Dans certains circuits sensibles, des phénomènes aléatoires peuvent perturber l’observation ; les explications sur les composantes aléatoires présentes dans un signal permettent de mieux séparer bruit et limitation réelle.
La fiche technique reste un outil indispensable. Les paramètres à consulter sont la plage de sortie, le courant maximal, la plage de mode commun, la tension d’offset, la bande passante et le slew rate. Ces valeurs indiquent dans quelles conditions l’AOP reste dans sa zone linéaire, celle où il amplifie sans déformer excessivement.
Prévenir la saturation dès la conception
Éviter la saturation demande surtout de prévoir des marges. Le gain doit être choisi en fonction de l’amplitude maximale du signal, pas seulement de sa valeur typique. L’alimentation doit offrir une plage suffisante, ou l’AOP doit être sélectionné pour fonctionner correctement avec les rails disponibles. Dans les circuits basse tension, un modèle adapté aux alimentations simples est souvent nécessaire.
Une bonne pratique consiste à placer le signal autour d’un point de repos cohérent, par exemple à mi-alimentation pour un montage alimenté en 0-5 V. Cela laisse de la marge vers le haut et vers le bas. Il faut aussi dimensionner la charge, limiter les courants demandés et éviter les capacités directement connectées à la sortie sans précaution.
Enfin, la saturation ne doit pas être vue uniquement comme une erreur. Dans certains montages, comme les comparateurs improvisés, les limiteurs ou certaines protections, elle peut être volontaire. Mais lorsqu’un AOP est utilisé comme amplificateur linéaire, elle indique que le composant sort de son domaine normal. Le point essentiel à retenir est simple : un amplificateur opérationnel sature lorsque la sortie demandée dépasse ses limites électriques réelles.
