Comment bien se servir d'un scanner laser 3D ?

Le scanner laser 3D permet de relever un bâtiment ou une installation avec une très grande précision. Cette technologie fournit un nuage de points exploitable pour de nombreux projets techniques. Pourtant, la qualité des résultats dépend aussi bien de la préparation que de la capture elle-même. Une mauvaise méthode peut entraîner des données incomplètes ou difficiles à exploiter. Voici les principales étapes pour utiliser efficacement un scanner laser 3D et obtenir un relevé fiable.

Comprendre le fonctionnement du scanner laser 3D avant utilisation

Le scanner laser 3D repose sur un principe de mesure capable de reproduire fidèlement un environnement réel. Son faisceau lumineux balaie les surfaces visibles depuis chaque position d'installation. Le signal revient ensuite vers l'appareil afin de calculer la distance entre le capteur et chaque élément relevé.

Des équipements, comme un scanner 3D Leica, réalisent cette opération plusieurs centaines de milliers de fois par seconde. Chaque mesure complète progressivement un nuage de points représentant la géométrie du site. Les volumes, les reliefs et les détails prennent alors une forme numérique directement exploitable. La qualité du relevé dépend notamment :

• Des réglages retenus,
• De la portée choisie,
• De la résolution appliquée.

Ces paramètres influencent également le temps de capture et la quantité de données produites. Cette technologie trouve sa place dans les bâtiments anciens, les usines, les ouvrages d'art ou les infrastructures routières. Les professionnels disposent ainsi d'une base fiable pour préparer des relevés, contrôler des dimensions ou élaborer des projets techniques complexes.

Préparer le terrain pour garantir une capture fiable

La préparation du site influence directement la qualité des données recueillies. Un repérage préalable permet d'identifier les espaces à couvrir ainsi que les éléments susceptibles de gêner la capture. Du mobilier, des véhicules ou une végétation dense peuvent masquer certaines surfaces et réduire la précision du relevé.

Aussi, les emplacements du scanner demandent une réflexion attentive. Un recouvrement suffisant entre les différentes stations facilite l'assemblage du nuage de points et limite les ajustements ultérieurs. Chaque position doit offrir une visibilité adaptée aux volumes concernés. Les conditions d'éclairage méritent aussi une attention particulière pendant la mission. Une luminosité stable favorise une lecture régulière des surfaces, tandis que des variations importantes peuvent perturber certaines acquisitions. Cette préparation contribue à produire un relevé plus homogène et plus facilement exploitable.

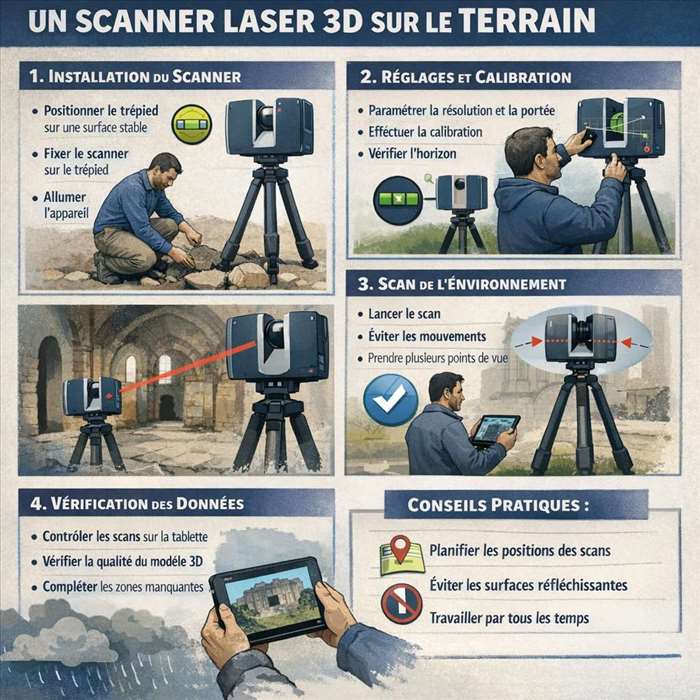

Réaliser le scan étape par étape sur le chantier

Le scanner prend place sur un trépied parfaitement stable afin de garantir des mesures régulières. La hauteur d'installation varie selon la configuration des espaces et les volumes à relever. Une fois la capture lancée, l'appareil effectue une rotation complète pour enregistrer les surfaces visibles depuis cette position.

Certains matériaux demandent toutefois une attention particulière pendant l'acquisition. Le verre, les surfaces brillantes ou le métal poli peuvent produire des relevés partiels. Un contrôle visuel après chaque station permet d'évaluer immédiatement la qualité des données enregistrées. Des captures supplémentaires complètent les zones insuffisamment couvertes lorsque cela s'avère nécessaire.

Le nombre de stations évolue naturellement avec la configuration du site. Une architecture simple nécessite généralement moins de positions qu'un environnement industriel composé de nombreux équipements, conduites et structures techniques.

Exploiter le nuage de points une fois la mission terminée

Une fois la capture terminée, les relevés rejoignent un logiciel capable de réunir l'ensemble des stations réalisées sur le terrain. Ce travail d'assemblage produit un nuage de points cohérent et fidèle à la réalité observée. Les éventuels écarts sont ajustés afin d'obtenir une représentation numérique précise du site.

Cette base devient ensuite un support précieux pour de nombreuses interventions techniques. Les architectes, les ingénieurs et les bureaux d'études l'exploitent pour élaborer des plans, contrôler des dimensions ou préparer des travaux de rénovation. Les informations sont accessibles tout au long du projet et facilitent les échanges entre les différents intervenants.
