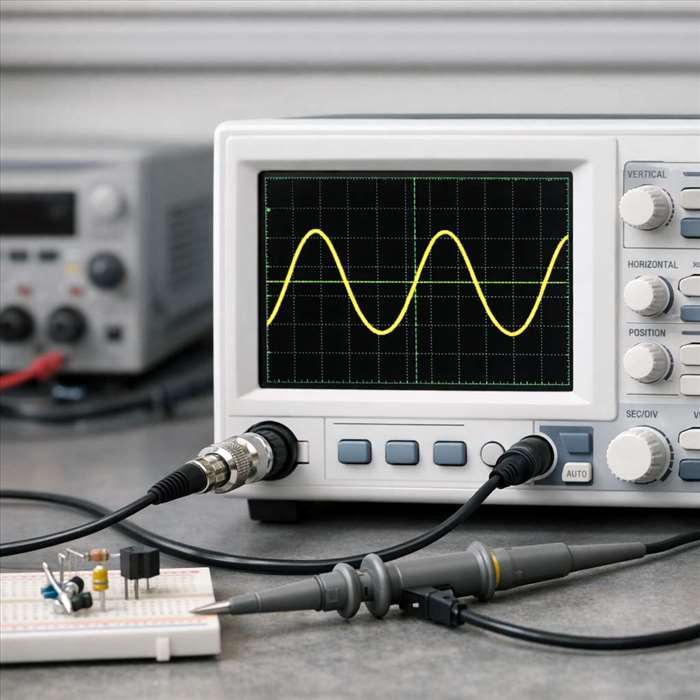

Brancher une sonde sur un oscilloscope semble être un geste simple. Pourtant, dès que l’on mesure un signal fragile, rapide ou issu d’un circuit sensible, un détail devient déterminant : l’impédance d’entrée. Cette caractéristique indique comment l’oscilloscope “pèse” sur le circuit observé et influence directement la fiabilité de la mesure.
Que signifie impédance d'entrée d'un oscilloscope ?
L’impédance d’entrée d’un oscilloscope désigne l’opposition que présente l’entrée de l’appareil au passage du signal mesuré. Autrement dit, elle décrit la manière dont l’oscilloscope se comporte lorsqu’il est connecté à un circuit. Idéalement, un instrument de mesure devrait observer sans perturber. En pratique, il absorbe toujours une petite partie de l’énergie du signal.
Cette impédance n’est pas seulement une résistance. Elle combine généralement une composante résistive, exprimée en ohms, et une composante capacitive, exprimée en picofarads. Sur de nombreux oscilloscopes, l’entrée standard est indiquée comme 1 MO en parallèle avec une capacité de quelques picofarads à quelques dizaines de picofarads. Cette mention signifie que le circuit mesuré “voit” à la fois une forte résistance et une petite capacité reliées à la masse.
À basse fréquence, la résistance d’entrée domine souvent le comportement de mesure. À haute fréquence, la capacité d’entrée devient plus influente, car elle offre un chemin plus facile aux variations rapides du signal. C’est pourquoi deux mesures identiques en apparence peuvent donner des résultats différents selon la fréquence, la sonde utilisée et la longueur des câbles.
Pourquoi cette impédance est-elle si importante en mesure électronique ?
L’impédance d’entrée est essentielle parce qu’elle peut modifier le signal que l’on cherche à observer. Lorsqu’un oscilloscope est connecté à un circuit, il se place en parallèle avec le point de mesure. Si son impédance est trop faible par rapport à celle du circuit, il crée un effet de charge et fait varier la tension mesurée. On parle alors de charge du circuit.
Un exemple simple permet de le comprendre. Si l’on mesure une tension issue d’un diviseur résistif de forte valeur, l’entrée de l’oscilloscope devient une résistance supplémentaire en parallèle. Le rapport du diviseur change, et la tension affichée n’est plus exactement celle qui existait avant la connexion de l’appareil. Le problème est discret avec une source de faible impédance, mais il devient notable sur des circuits haute impédance.
Cette notion concerne aussi les signaux rapides. La capacité d’entrée, même faible, peut arrondir les fronts, ralentir les transitions et atténuer les composantes hautes fréquences. Pour analyser correctement des impulsions, des bus numériques ou des oscillateurs, il faut donc tenir compte de l’effet capacitif de la sonde et pas seulement de la résistance affichée sur la face avant de l’oscilloscope.
Entrée 1 MO et entrée 50 O : deux usages différents
La plupart des oscilloscopes de laboratoire proposent une entrée de 1 MO, parfois accompagnée d’une option 50 O sur les modèles plus avancés. Ces deux valeurs ne répondent pas au même besoin. L’entrée 1 MO est conçue pour les mesures générales, notamment sur des circuits électroniques où l’on veut limiter la perturbation du point observé. Elle convient bien aux signaux de faible fréquence, aux alimentations, aux capteurs et aux circuits analogiques courants.
L’entrée 50 O, elle, est surtout utilisée en radiofréquence, en transmission rapide et avec des générateurs calibrés pour cette impédance. Dans ces contextes, il ne s’agit pas seulement de ne pas charger le circuit : il faut aussi adapter l’impédance de la source, du câble et de l’oscilloscope pour éviter les réflexions. Un câble coaxial standard de mesure est souvent conçu pour 50 O, ce qui permet de transporter des signaux rapides avec une forme plus fidèle.
Choisir par erreur une entrée 50 O peut cependant provoquer une forte atténuation, voire surcharger un circuit qui n’est pas prévu pour fournir autant de courant. À l’inverse, utiliser une entrée 1 MO avec un long câble coaxial sur un signal très rapide peut créer des réflexions et des déformations. Le bon réglage dépend donc du signal, de sa source et de la bande passante recherchée.
Le rôle décisif des sondes d’oscilloscope
La sonde n’est pas un simple fil. Elle fait partie intégrante du système de mesure. Une sonde passive classique peut être en position x1 ou x10. En x1, elle transmet le signal sans atténuation volontaire, mais elle présente souvent une capacité plus élevée, ce qui peut perturber les signaux rapides. En x10, elle atténue la tension par dix, mais augmente l’impédance vue par le circuit et réduit généralement la capacité équivalente.
Une sonde x10 typique présente environ 10 MO d’impédance d’entrée, avec une capacité plus faible qu’en x1. C’est pourquoi elle est souvent recommandée pour les mesures sérieuses, même lorsque la tension à observer est modeste. Elle améliore la fidélité du signal au prix d’une amplitude affichée plus faible, automatiquement corrigée si l’oscilloscope connaît le facteur de sonde.
La compensation de la sonde est un autre point important. Une sonde mal compensée peut afficher des créneaux déformés : fronts arrondis, dépassements ou plateau incliné. La procédure de compensation, réalisée avec le signal de calibration intégré à l’oscilloscope, permet d’ajuster la réponse de la sonde à l’entrée de l’appareil. C’est une étape simple, mais souvent négligée.
- Utiliser x10 pour réduire la charge capacitive sur les circuits sensibles.
- Vérifier la compensation avant de mesurer des fronts rapides ou des signaux carrés.
- Choisir 50 O uniquement lorsque la source et le câble sont adaptés à cette impédance.
- Limiter la longueur de masse de la sonde pour éviter les oscillations parasites.
Impédance, fréquence et bande passante : un lien direct
L’impédance d’entrée varie avec la fréquence lorsque la capacité entre en jeu. Une capacité qui semble négligeable à quelques centaines de hertz peut devenir déterminante à plusieurs mégahertz. Plus la fréquence augmente, plus l’impédance capacitive diminue. Le circuit mesuré est alors davantage chargé, même si la résistance d’entrée reste de 1 MO.
Ce phénomène explique pourquoi la bande passante d’un oscilloscope ne suffit pas à garantir une mesure correcte. Un appareil de 100 MHz peut afficher un signal rapide, mais la sonde, la masse, le câble et l’impédance d’entrée peuvent modifier sa forme. La qualité de la mesure dépend de l’ensemble de la chaîne, pas uniquement de la fiche technique de l’oscilloscope.
Sur un oscilloscope numérique, une autre dimension intervient : l’échantillonnage. Si le signal contient des composantes trop rapides pour la fréquence d’échantillonnage, l’affichage peut devenir trompeur. Les erreurs de mesure liées au repliement spectral sont expliquées dans cet article sur les confusions possibles lors de la numérisation d’un signal, un sujet complémentaire à la compréhension de l’entrée d’un oscilloscope.
Comment l’impédance influence l’amplitude mesurée
Lorsqu’un signal provient d’une source ayant une impédance interne non négligeable, l’oscilloscope forme un diviseur avec cette source. Si l’entrée de l’oscilloscope est très grande devant l’impédance de source, l’erreur est faible. Si les deux valeurs deviennent comparables, l’amplitude affichée diminue. C’est le principe même de l’erreur de charge.
Avec une source de 1 kO et une entrée de 1 MO, l’erreur est généralement minime. Avec une source de 500 kO, elle devient beaucoup plus visible. Dans les circuits de mesure, les capteurs passifs, les filtres RC ou certains étages analogiques, cette situation peut conduire à des conclusions erronées. L’oscilloscope ne révèle alors pas seulement le signal : il participe au circuit.
En entrée 50 O, l’effet est encore plus marqué. Une source doit être capable de fournir le courant correspondant. Une tension de 1 V appliquée à 50 O représente 20 mA, ce qui est loin d’être négligeable pour de nombreux montages. C’est pourquoi l’entrée 50 O doit être utilisée avec une bonne compréhension du générateur, du câble et de la puissance admissible par l’oscilloscope.
Cas pratiques : quand faut-il se méfier ?
Il faut se méfier de l’impédance d’entrée dès que le signal est faible, rapide ou issu d’une source à forte impédance. Les mesures sur oscillateurs, quartz, entrées d’amplificateurs, nœuds de polarisation, circuits audio haute impédance ou capteurs analogiques peuvent être perturbées. Dans ces cas, une sonde x10 ou une sonde active peut offrir une meilleure fidélité.
Les signaux numériques rapides demandent aussi de la prudence. Une masse de sonde trop longue ajoute de l’inductance et peut provoquer des sonneries visibles sur l’écran. Ces oscillations ne viennent pas toujours du circuit : elles peuvent être créées par la méthode de mesure. Réduire la boucle de masse et utiliser des accessoires adaptés améliore souvent le résultat de manière spectaculaire.
En acquisition numérique, l’entrée analogique n’est qu’une partie du problème. Avant la conversion, un filtrage adapté peut limiter les composantes indésirables et améliorer la cohérence de l’échantillonnage ; le rôle d’un filtrage placé avant le convertisseur illustre bien cette continuité entre mesure analogique et traitement numérique.
Comment choisir le bon réglage sur un oscilloscope ?
Le bon choix dépend d’abord de l’impédance de la source. Pour des mesures générales, l’entrée 1 MO avec une sonde x10 constitue souvent le réglage le plus sûr. Elle limite l’influence sur le circuit tout en offrant une bande passante correcte. Pour les signaux transmis par câble coaxial et issus d’équipements 50 O, l’entrée adaptée devient préférable.
Il faut ensuite regarder la fréquence et la forme du signal. Une sinusoïde lente tolère mieux une configuration imparfaite qu’un front de quelques nanosecondes. Pour observer une impulsion rapide, il est nécessaire de réduire les parasites de connexion, d’utiliser une sonde adaptée et de vérifier que la bande passante réelle de l’ensemble est suffisante.
Enfin, la précision attendue compte. Pour un diagnostic rapide, une légère perturbation peut être acceptable. Pour caractériser un circuit, régler un filtre ou valider un étage radiofréquence, l’impédance d’entrée devient une donnée centrale. La bonne pratique consiste à noter la configuration de mesure : sonde x1 ou x10, entrée 1 MO ou 50 O, couplage AC ou DC, bande passante limitée ou non.
À retenir sur l’impédance d’entrée d’un oscilloscope
L’impédance d’entrée indique comment un oscilloscope interagit avec le circuit observé. Une valeur élevée, comme 1 MO, réduit généralement la charge, tandis qu’une entrée 50 O sert surtout à l’adaptation des signaux rapides transmis par câble. La capacité d’entrée, souvent moins visible dans les spécifications, joue un rôle majeur dès que la fréquence augmente.
Comprendre cette notion permet d’éviter des mesures fausses, des amplitudes sous-estimées ou des formes d’onde déformées. Un oscilloscope ne se contente pas d’afficher un signal : il fait partie de la chaîne de mesure. Choisir la bonne sonde, compenser correctement l’ensemble et adapter l’entrée au contexte sont des gestes simples qui améliorent fortement la fiabilité des observations.
