Dans un signal audio, une mesure électronique ou une transmission radio, toutes les fréquences ne se valent pas. Un filtre passe-haut sert précisément à laisser circuler les composantes rapides d’un signal tout en atténuant les variations lentes. Simple en apparence, ce principe joue un rôle central dans le traitement du signal moderne.
Le principe d’un filtre passe-haut
Un filtre passe-haut est un dispositif analogique ou numérique qui laisse passer les fréquences situées au-dessus d’un certain seuil, appelé fréquence de coupure, et réduit celles qui se trouvent en dessous. Il ne supprime pas toujours brutalement les basses fréquences : il les atténue progressivement selon les caractéristiques du filtre.
Dans un signal, les basses fréquences correspondent souvent à des variations lentes : ronflement secteur, dérive de capteur, bruit de manipulation, souffle de vent sur un micro, composante continue ou mouvement global d’une image. À l’inverse, les hautes fréquences traduisent des changements rapides, des détails, des transitoires ou des contours. Le filtre passe-haut agit donc comme un sélecteur fréquentiel.
Cette opération est fréquente en audio, en instrumentation, en télécommunications, en imagerie et en électronique embarquée. Elle permet de nettoyer un signal, d’en extraire une information utile ou de préparer une mesure. Son intérêt tient à sa capacité à isoler des phénomènes rapides sans modifier inutilement l’ensemble du contenu spectral.
Fréquence de coupure : la notion clé
La fréquence de coupure est le repère central pour comprendre le comportement d’un filtre passe-haut. Elle correspond généralement au point où l’amplitude du signal est réduite de 3 dB, soit environ 70,7 % de sa valeur initiale en tension. En dessous, l’atténuation augmente ; au-dessus, le signal est majoritairement conservé.
Si un filtre passe-haut possède une fréquence de coupure de 100 Hz, il atténuera fortement les composantes à 10 Hz ou 30 Hz, tout en laissant mieux passer celles à 1 kHz ou 5 kHz. Cette frontière n’est pas un mur, mais une transition. La rapidité de cette transition dépend de l’ordre du filtre.
Un filtre du premier ordre présente une pente typique de 20 dB par décade, soit environ 6 dB par octave. Un filtre du deuxième ordre descend plus vite, avec 40 dB par décade. Plus l’ordre augmente, plus la séparation entre basses et hautes fréquences devient nette, mais plus la conception peut entraîner des effets secondaires, notamment sur la phase ou la stabilité.
Comment fonctionne un filtre passe-haut analogique

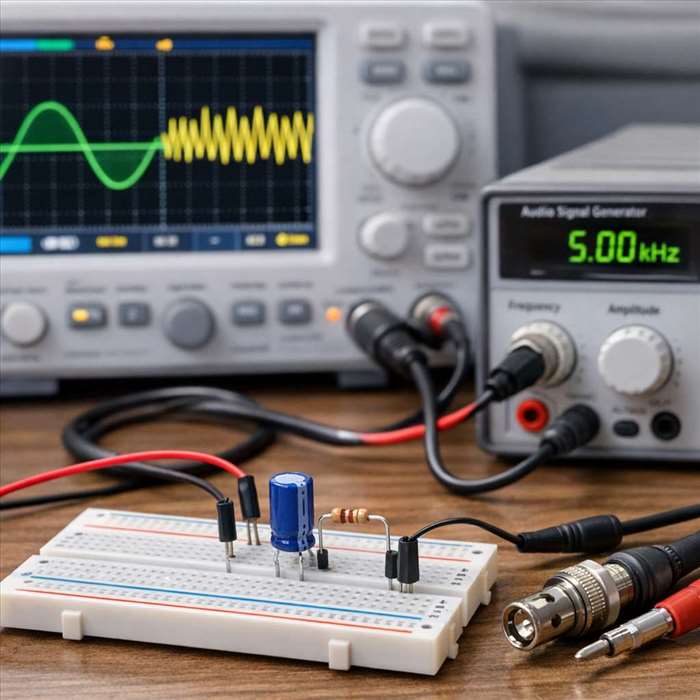

Le montage le plus classique repose sur un condensateur et une résistance. Dans un filtre RC passe-haut, le condensateur est placé en série avec le signal, tandis que la résistance sert de référence de sortie. À basse fréquence, le condensateur s’oppose fortement au passage du courant. À haute fréquence, son opposition diminue, ce qui permet au signal de traverser plus facilement.
Cette opposition est appelée réactance capacitive. Elle dépend directement de la fréquence : plus la fréquence augmente, plus la réactance baisse. C’est ce comportement physique qui explique le fonctionnement du filtre. La fréquence de coupure d’un filtre RC simple se calcule avec la formule fc = 1 / (2pRC), où R est la résistance et C la capacité.
Un exemple courant : avec une résistance de 10 kO et un condensateur de 100 nF, la fréquence de coupure se situe autour de 159 Hz. Ce filtre peut alors réduire les vibrations graves dans une chaîne audio ou éliminer une dérive lente sur une mesure. Dans la pratique, les valeurs doivent être choisies en tenant compte des tolérances des composants et de la charge connectée.
Un point souvent sous-estimé concerne l’appareil qui mesure ou reçoit le signal. La charge en aval peut modifier la fréquence de coupure réelle et donc le comportement du montage. Pour une mesure fiable, comprendre l’impédance d’entrée d’un oscilloscope aide à éviter des interprétations erronées sur l’amplitude ou la forme du signal.
La version numérique : calculer plutôt que câbler
En traitement numérique du signal, le filtre passe-haut n’est plus construit avec des composants physiques, mais avec des calculs appliqués à une suite d’échantillons. Un algorithme modifie les valeurs du signal pour réduire les basses fréquences et préserver les composantes rapides. On parle alors de filtre numérique.
Deux grandes familles dominent : les filtres FIR, à réponse impulsionnelle finie, et les filtres IIR, à réponse impulsionnelle infinie. Les FIR sont appréciés pour leur stabilité et leur phase linéaire possible, utile en audio ou en imagerie. Les IIR atteignent souvent une forte sélectivité avec moins de calculs, mais demandent davantage de prudence sur la phase et la stabilité.
Un filtre passe-haut numérique peut être conçu en transformant un filtre passe-bas, en soustrayant une version lissée du signal ou en définissant directement une réponse fréquentielle. Par exemple, supprimer la moyenne glissante d’un signal revient à retirer sa composante lente. Cette approche est utile pour éliminer une composante continue ou une dérive progressive.
Avant toute numérisation, il faut toutefois respecter les contraintes d’échantillonnage. Un filtre passe-haut ne remplace pas un filtre anti-repliement, qui sert généralement à limiter les hautes fréquences avant conversion analogique-numérique. La logique est détaillée dans cette explication sur la prévention du repliement spectral, un point essentiel pour obtenir des données exploitables.
Ce que le filtre modifie vraiment dans un signal
Un filtre passe-haut ne se contente pas de changer le volume des basses fréquences. Il peut aussi modifier la phase, c’est-à-dire le décalage temporel entre certaines composantes du signal. Dans un système audio, cela peut influencer la perception des transitoires. Dans une mesure scientifique, cela peut déplacer légèrement des événements dans le temps.
La réponse en amplitude indique à quel point chaque fréquence est amplifiée ou atténuée. La réponse en phase précise comment ces fréquences sont retardées ou avancées. Ensemble, elles décrivent le comportement complet du filtre. Une bonne conception consiste donc à surveiller non seulement la courbe de gain, mais aussi la fidélité temporelle.
Autre conséquence : un filtrage trop agressif peut supprimer une partie utile du signal. En audio, une fréquence de coupure trop haute rendra une voix mince et artificielle. En électrocardiographie, elle peut déformer la ligne de base ou certains segments importants. En imagerie, elle peut accentuer les contours mais aussi amplifier le bruit.
Applications concrètes dans le traitement du signal
Les usages du filtre passe-haut sont nombreux, car beaucoup de signaux réels contiennent des composantes lentes indésirables. Dans un studio audio, il sert à retirer les bruits de pas, les vibrations de pied de micro ou les graves inutiles sur une voix. On parle parfois de coupe-bas, une appellation équivalente dans ce contexte.
En instrumentation, il permet d’éliminer une dérive thermique ou une tension continue superposée à un signal variable. Dans les capteurs, cette fonction aide à isoler une vibration, une impulsion ou une variation rapide. En imagerie, un filtrage passe-haut met en évidence les contours, les textures et les détails fins.
- Audio : réduire les grondements, le vent ou les vibrations mécaniques.
- Mesure électronique : supprimer une composante continue avant analyse.
- Biomédical : limiter les dérives lentes sur certains signaux physiologiques.
- Image : accentuer les bords et les détails spatiaux.
- Télécommunications : isoler une bande utile ou préparer une modulation.
Dans les systèmes de communication, le filtre passe-haut peut aussi participer au conditionnement du signal avant amplification, transmission ou démodulation. Il évite que des composantes lentes saturent certains étages électroniques. Cette fonction de préparation est discrète, mais elle contribue directement à la qualité du signal final.
Comment choisir un filtre passe-haut
Le choix dépend d’abord de la fréquence de coupure. Elle doit être suffisamment haute pour éliminer ce qui gêne, mais assez basse pour préserver l’information utile. Dans une voix parlée, par exemple, une coupure autour de 70 à 100 Hz peut supprimer des bruits graves sans altérer fortement l’intelligibilité. Pour un instrument grave, ce réglage serait beaucoup plus délicat.
Il faut ensuite choisir l’ordre du filtre. Un filtre doux limite les artefacts, mais laisse davantage de basses fréquences. Un filtre plus raide nettoie mieux, au prix d’une réponse temporelle parfois moins naturelle. Ce compromis entre sélectivité et transparence est au cœur du traitement du signal.
En analogique, les composants réels ont des tolérances, des parasites et des limites de bande passante. En numérique, le choix dépend de la fréquence d’échantillonnage, de la précision des coefficients, de la latence acceptable et de la puissance de calcul disponible. Un filtre adapté à un enregistrement audio ne conviendra pas forcément à une mesure industrielle ou à une application médicale.
Erreurs courantes à éviter
La première erreur consiste à confondre filtre passe-haut et amplificateur d’aigus. Un filtre passe-haut atténue surtout le bas du spectre ; il ne renforce pas nécessairement les hautes fréquences. Si le signal paraît plus brillant après filtrage, c’est souvent parce que les graves ont été réduits, modifiant l’équilibre global.
La deuxième erreur est de placer la fréquence de coupure sans analyser le contenu réel du signal. Un spectre, une écoute comparative ou une mesure temporelle donne des informations précieuses. Régler un filtre “à l’aveugle” peut conduire à retirer des données importantes. En traitement du signal, la bonne pratique consiste à relier chaque réglage à un objectif mesurable.
Enfin, il faut se méfier des cascades de filtres. Plusieurs filtres passe-haut appliqués successivement peuvent créer une coupure plus marquée que prévu et modifier fortement la phase. Dans une chaîne complexe, chaque étage contribue au résultat final. Documenter les paramètres permet de mieux contrôler la reproductibilité du traitement.
Un outil simple, mais décisif
Le filtre passe-haut est l’un des outils les plus fondamentaux du traitement du signal. Son rôle est clair : atténuer les composantes lentes et laisser passer les variations rapides. Pourtant, derrière ce principe se cachent des choix importants : fréquence de coupure, pente, phase, technologie analogique ou numérique, contraintes de mesure et contexte d’utilisation.
Bien utilisé, il améliore la lisibilité d’un signal, réduit les perturbations et facilite l’analyse. Mal réglé, il peut supprimer une information essentielle ou introduire des artefacts. Comprendre son fonctionnement permet donc d’aller au-delà du simple bouton “high-pass” et de l’utiliser comme un outil de précision, au service d’un signal plus clair, plus fiable et mieux maîtrisé.
