Dans un amplificateur audio, une alimentation électrique ou un convertisseur de signal, la sortie idéale devrait reproduire fidèlement l’entrée. En pratique, aucun circuit n’est parfait : il ajoute parfois des composantes indésirables au signal. La distorsion harmonique totale, souvent abrégée THD, sert précisément à quantifier cette déformation et à évaluer la qualité réelle d’un système électronique.
Définition de la distorsion harmonique totale
La distorsion harmonique totale désigne la part des harmoniques indésirables présentes dans un signal par rapport à sa composante fondamentale. Lorsqu’un circuit reçoit un signal sinusoïdal pur à une fréquence donnée, il devrait idéalement restituer uniquement cette même fréquence. Mais si le composant ou l’appareil n’est pas parfaitement linéaire, il produit aussi des fréquences multiples : deux fois, trois fois, quatre fois la fréquence d’origine, et ainsi de suite.
Ces fréquences supplémentaires sont appelées harmoniques. Par exemple, si un signal de 1 kHz traverse un amplificateur, une distorsion peut générer des composantes à 2 kHz, 3 kHz, 4 kHz ou davantage. La THD exprime alors le poids global de ces harmoniques par rapport au signal utile. Elle est généralement indiquée en pourcentage ou en décibels.
Plus la valeur est faible, plus le signal de sortie reste proche du signal d’origine. Une THD de 0,01 % est donc nettement meilleure qu’une THD de 1 %, à condition que les conditions de mesure soient comparables. Cette précision est importante, car une valeur isolée ne dit pas tout sur la qualité d’un appareil.
Pourquoi les harmoniques apparaissent-elles dans un circuit ?
Les harmoniques naissent principalement de la non-linéarité des composants électroniques. Dans un système idéal, doubler la tension d’entrée devrait doubler exactement la tension de sortie. Dans la réalité, les transistors, diodes, amplificateurs opérationnels, transformateurs ou étages de puissance ont des limites physiques. Leur comportement peut varier selon le niveau du signal, la température, la fréquence ou la charge connectée.
Dans un amplificateur, par exemple, la distorsion peut augmenter lorsque le volume approche de la puissance maximale. Le circuit atteint alors une zone de fonctionnement moins linéaire, voire une saturation. Dans une alimentation, des composants de commutation peuvent introduire des formes d’onde complexes. Dans les équipements numériques, les convertisseurs peuvent aussi générer des artefacts si le traitement du signal est mal conçu.
Le câblage, les masses, la qualité de l’alimentation et l’adaptation entre appareils jouent également un rôle. Une mauvaise interaction entre une source et un instrument de mesure peut fausser l’observation du signal ; l’article consacré à l’entrée de l’appareil de mesure explique pourquoi ce point est essentiel lors d’un diagnostic électronique.
Comment calcule-t-on la THD ?
Le calcul de la THD repose sur la comparaison entre l’amplitude de la fréquence fondamentale et celle des harmoniques. De manière simplifiée, on additionne l’énergie des harmoniques mesurées, puis on la rapporte à l’énergie de la fondamentale. Le résultat donne un indicateur global de la pureté du signal.
En pratique, les appareils de mesure utilisent une analyse fréquentielle, souvent par transformée de Fourier, pour séparer les différentes composantes du signal. On identifie la fréquence principale, puis les harmoniques d’ordre 2, 3, 4 et au-delà. Selon la norme ou l’instrument, le calcul peut inclure un nombre limité d’harmoniques ou une bande de fréquences définie.
Il faut distinguer la THD de la THD+N. Cette dernière ajoute au calcul le bruit de fond, noté N pour noise. Deux appareils peuvent donc afficher une THD très faible, mais une THD+N moins flatteuse si leur bruit électronique est élevé. Pour comparer des équipements, il est préférable de vérifier la méthode de mesure, la fréquence de test, la puissance de sortie et la charge utilisée.
À quoi sert cet indicateur en électronique ?
La THD est utilisée dans de nombreux domaines : audio, radiofréquence, instrumentation, conversion d’énergie, moteurs électriques, alimentations et systèmes embarqués. Dans chaque cas, elle permet d’évaluer la capacité d’un circuit à conserver la forme initiale d’un signal. C’est un indicateur synthétique, facile à comparer, mais qui doit être interprété avec méthode.
En électronique audio, la distorsion harmonique influence la transparence d’un amplificateur, d’un préampli, d’un convertisseur numérique-analogique ou d’une enceinte active. Une THD très basse est souvent recherchée pour une reproduction fidèle. Toutefois, la perception humaine ne dépend pas seulement du pourcentage total : la nature des harmoniques, leur ordre et leur niveau relatif comptent aussi.
Dans les alimentations et réseaux électriques, la THD renseigne sur la qualité de l’onde de tension ou de courant. Une forte distorsion peut provoquer échauffements, pertes supplémentaires, vibrations, déclenchements intempestifs ou perturbations électromagnétiques. Dans l’industrie, surveiller la qualité de l’énergie permet de protéger les équipements et d’améliorer leur rendement.
- Audio : évaluer la fidélité d’un amplificateur ou d’un convertisseur.
- Puissance : contrôler les harmoniques dans les alimentations et réseaux électriques.
- Instrumentation : vérifier la précision d’un générateur ou d’un étage analogique.
- Maintenance : repérer une saturation, un composant fatigué ou une mauvaise adaptation.
Comment mesurer correctement la distorsion harmonique totale ?

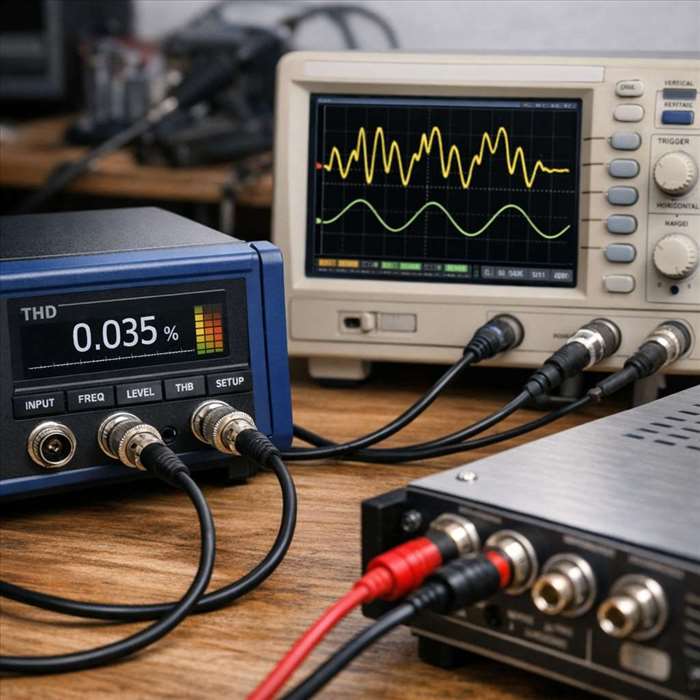

La mesure de la THD nécessite une source de signal propre, un appareil de mesure adapté et des conditions clairement définies. On injecte généralement une sinusoïde à une fréquence précise, par exemple 1 kHz en audio, puis on observe le spectre de sortie. Un analyseur audio, un analyseur de spectre ou un oscilloscope numérique avancé peut réaliser ce type de mesure.
La qualité de la source est déterminante. Si le générateur produit déjà des harmoniques, celles-ci peuvent être attribuées à tort au circuit testé. Il faut aussi éviter les saturations dans l’instrument de mesure, choisir une bande passante cohérente et maintenir une charge réaliste. Une mesure faite à vide peut donner un résultat différent d’une mesure effectuée en conditions normales d’utilisation.
Lorsqu’un signal est numérisé pour être analysé, la fréquence d’échantillonnage et le filtrage préalable influencent fortement le résultat. Un mauvais choix peut créer du repliement spectral et faire apparaître des composantes trompeuses. Le principe du filtrage avant conversion numérique permet de comprendre ce risque lors des mesures modernes.
Quels niveaux de THD peut-on considérer comme acceptables ?
Il n’existe pas une seule valeur universelle. Tout dépend de l’application, du niveau de performance attendu et de la sensibilité du système. En haute fidélité, une THD inférieure à 0,1 % est souvent considérée comme correcte, tandis que les meilleurs appareils annoncent des valeurs bien plus basses. Dans d’autres domaines, des valeurs plus élevées peuvent rester acceptables si elles ne compromettent ni la fonction ni la sécurité.
Il faut aussi éviter de juger un produit uniquement sur une valeur affichée dans une fiche technique. Une THD mesurée à faible puissance peut être très basse, puis augmenter brutalement à fort niveau. La fréquence du test compte également : certains circuits sont excellents à 1 kHz mais moins performants dans les graves ou les aigus. Le contexte de mesure reste donc indispensable.
Enfin, toutes les harmoniques n’ont pas le même impact. En audio, certaines harmoniques d’ordre pair peuvent être perçues comme moins agressives que des harmoniques d’ordre impair à niveau équivalent. En électronique de puissance, en revanche, le problème est davantage énergétique et normatif : il s’agit de limiter les pertes, l’échauffement et les perturbations injectées dans le réseau.
Comment réduire la distorsion harmonique totale ?
La réduction de la THD commence par une conception linéaire et stable. Les composants doivent fonctionner dans leur plage optimale, sans saturation ni sous-dimensionnement. Un amplificateur bien polarisé, une alimentation correctement filtrée et une bonne gestion thermique contribuent directement à limiter la distorsion du signal.
Le recours à la contre-réaction, lorsqu’elle est maîtrisée, permet de corriger une partie des non-linéarités. Le choix de composants à faible bruit et faible dérive, l’adaptation d’impédance, la symétrie des étages différentiels et la qualité du routage sur circuit imprimé ont aussi un effet mesurable. Dans les systèmes de puissance, des filtres harmoniques ou des convertisseurs mieux pilotés peuvent améliorer la forme d’onde.
En maintenance, une hausse anormale de THD peut signaler un condensateur vieillissant, un transistor dégradé, une alimentation instable ou une charge inadaptée. Comparer les mesures dans le temps aide à détecter les dérives. La THD devient alors non seulement un indicateur de performance, mais aussi un outil de diagnostic préventif.
Un indicateur précieux, mais jamais isolé
La distorsion harmonique totale est un repère central pour comprendre la qualité d’un signal en électronique. Elle résume en une valeur la quantité d’harmoniques créées par un système, ce qui facilite la comparaison entre circuits, appareils ou technologies. Elle reste toutefois un indicateur partiel : le bruit, la bande passante, la phase, la dynamique et les conditions d’usage doivent aussi être pris en compte.
Bien interprétée, la THD aide à concevoir des circuits plus propres, à choisir un équipement adapté et à diagnostiquer des anomalies. Sa force tient à sa simplicité apparente, mais sa lecture exige toujours de connaître le contexte. En électronique, un faible taux de distorsion est souvent un signe de qualité ; comprendre comment il est obtenu et mesuré est tout aussi important que la valeur elle-même.
