Dans un système numérique, un signal peut sembler parfaitement propre à l’écran tout en cacher une faiblesse critique : ses fronts ne se produisent pas exactement au bon moment. Ce décalage temporel, appelé jitter, peut provoquer des erreurs de transmission, dégrader une horloge ou limiter les performances d’une liaison haut débit. Le mesurer correctement permet de comprendre l’état réel d’un circuit et d’éviter des diagnostics trompeurs.
Comprendre ce que l’on mesure vraiment
Le jitter désigne les variations indésirables de la position temporelle des transitions d’un signal numérique par rapport à leur emplacement idéal. Autrement dit, un front montant ou descendant arrive légèrement trop tôt ou trop tard. Cette instabilité peut se compter en picosecondes, mais ses effets deviennent importants dès que les fréquences augmentent ou que les marges de synchronisation diminuent.
Un signal numérique n’est donc pas seulement défini par ses niveaux logiques, par exemple 0 et 1. Il dépend aussi de la précision de son timing. Dans une interface série rapide, une horloge, un bus mémoire ou une liaison de télécommunication, le temps d’arrivée des fronts conditionne la bonne lecture des données. Si le jitter devient trop élevé, le récepteur peut échantillonner au mauvais instant.
On distingue généralement plusieurs formes de jitter. Le jitter aléatoire provient de phénomènes physiques difficiles à prévoir, comme le bruit thermique. Le jitter déterministe, lui, possède une cause identifiable : diaphonie, alimentation instable, défaut d’impédance, interférence périodique ou mauvaise conception du circuit imprimé. Cette distinction est essentielle, car la méthode de mesure et l’interprétation des résultats ne seront pas les mêmes.
Choisir l’instrument adapté à la mesure
La mesure du jitter repose d’abord sur un équipement capable de capturer des variations temporelles très fines. L’instrument le plus courant est l’oscilloscope numérique, à condition qu’il dispose d’une bande passante suffisante, d’un faible bruit interne et d’un échantillonnage adapté. Un oscilloscope trop limité peut ajouter son propre jitter de mesure et fausser le diagnostic.
Pour des signaux rapides, on utilise souvent un oscilloscope temps réel hautes performances ou un oscilloscope à échantillonnage. Certains appareils intègrent des fonctions dédiées : histogrammes, diagrammes de l’œil, mesure de TIE, analyse de période ou séparation entre jitter aléatoire et déterministe. Les analyseurs de phase et les analyseurs de spectre peuvent aussi être utiles lorsque le signal étudié est une horloge numérique ou un oscillateur.
Le choix de la sonde compte autant que celui de l’appareil. Une sonde mal adaptée charge le circuit, modifie les fronts et introduit des réflexions. Il faut privilégier une sonde à bande passante suffisante, avec une faible capacité d’entrée et une connexion de masse très courte. Dans les mesures de précision, la qualité du câblage et de la terminaison a un impact direct sur la fiabilité des résultats.
Préparer le signal avant la mesure
Avant de lancer une mesure de jitter, il faut vérifier que le signal observé correspond bien au point critique du système. Mesurer une horloge en sortie de circuit n’a pas toujours le même sens que l’observer à l’entrée d’un composant récepteur. Les pertes de ligne, les connecteurs, les vias et les impédances imparfaites peuvent transformer fortement le comportement temporel du signal.
La configuration de l’oscilloscope doit être soignée. La bande passante ne doit pas être inutilement limitée, sauf si l’on cherche volontairement à filtrer du bruit hors bande. Le niveau de déclenchement doit être stable, souvent proche du seuil logique réel du système. Une erreur sur ce seuil peut créer une mesure artificiellement élevée, surtout lorsque les fronts sont lents ou bruités. Le seuil de décision est donc un paramètre à documenter.
Il est aussi recommandé de laisser chauffer les instruments, de vérifier leur calibration et d’utiliser une référence de temps fiable. À ces échelles, une horloge interne médiocre peut devenir un facteur limitant. Lorsque plusieurs mesures sont comparées, il faut garder les mêmes réglages : bande passante, seuils, profondeur mémoire, nombre d’acquisitions et mode d’analyse. Cette rigueur garantit une comparaison cohérente entre différents essais.
Les principales méthodes pour mesurer le jitter
La méthode la plus directe consiste à mesurer les variations de période d’un signal d’horloge. L’oscilloscope relève la durée de chaque cycle et calcule l’écart par rapport à la période moyenne. On obtient alors un jitter de période, utile pour évaluer la stabilité cycle par cycle. Cette approche est simple, mais elle ne révèle pas toujours l’accumulation des erreurs dans une liaison synchronisée.
Une autre méthode courante est la mesure du TIE, pour Time Interval Error. Elle compare chaque transition à une horloge idéale reconstruite à partir du signal. Le TIE montre comment l’erreur temporelle évolue dans le temps, ce qui permet d’identifier des tendances, des modulations périodiques ou des dérives lentes. Pour les bus rapides, le TIE est souvent plus parlant qu’une simple mesure de période.

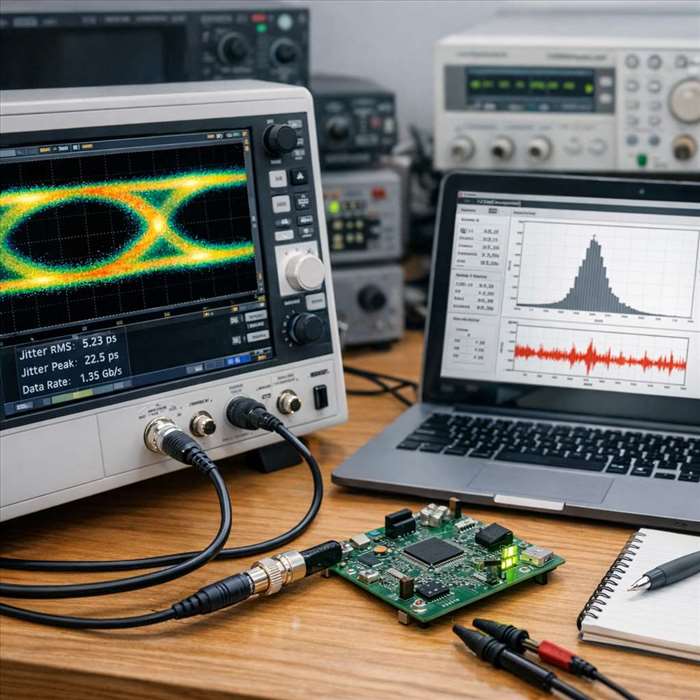

Le diagramme de l’œil est également très utilisé. Il superpose un grand nombre de bits sur une même fenêtre temporelle. Plus l’œil est ouvert, plus la marge de lecture est confortable. À l’inverse, un œil qui se ferme horizontalement indique un jitter important. Cette visualisation aide à relier la mesure chiffrée à une notion pratique : la marge d’échantillonnage disponible pour le récepteur.
- Le jitter RMS indique une valeur efficace, utile pour comparer le bruit temporel global.
- Le jitter pic à pic montre l’écart maximal observé, mais dépend fortement du nombre d’acquisitions.
- Le TIE révèle l’erreur temporelle par rapport à une référence idéale ou reconstruite.
- Le diagramme de l’œil met en évidence l’impact du jitter sur la qualité de transmission.
Pour les signaux périodiques, l’analyse fréquentielle complète parfois les mesures temporelles. Elle permet de repérer une modulation parasite, une raie liée à une alimentation à découpage ou une perturbation récurrente. Dans ce contexte, le choix de la fenêtre d’analyse influence la lecture du spectre ; l’usage d’une fenêtre adaptée en analyse spectrale aide à limiter certains artefacts de mesure.
Interpréter les résultats sans se tromper
Une mesure de jitter n’a de valeur que si elle est replacée dans le contexte du système. Un jitter de quelques dizaines de picosecondes peut être négligeable sur une liaison lente, mais critique sur une interface à plusieurs gigabits par seconde. Il faut comparer la mesure à la période du signal, à la spécification du composant et à la marge temporelle réellement disponible.
Le jitter RMS et le jitter pic à pic ne racontent pas la même chose. Le RMS donne une indication statistique stable, utile pour le bruit aléatoire. Le pic à pic dépend de la durée d’observation : plus on capture d’événements, plus on risque de voir un écart extrême. Il faut donc toujours préciser le nombre d’échantillons ou la durée d’acquisition associée au résultat.
La forme de l’histogramme est aussi instructive. Une distribution gaussienne suggère une dominante aléatoire. Deux bosses, des queues asymétriques ou des pics réguliers peuvent révéler une composante déterministe. Un jitter périodique, par exemple, peut provenir d’un couplage avec une alimentation, un convertisseur, une boucle PLL ou une horloge voisine. L’observation statistique devient alors un outil de diagnostic, pas seulement un chiffre.
Il ne faut pas confondre jitter, bruit d’amplitude et distorsion. Un front bruité peut déplacer artificiellement le moment où il franchit le seuil de mesure, même si la source temporelle est correcte. De même, une déformation du signal peut influencer la lecture des transitions. Pour séparer ces phénomènes, il peut être utile de comparer avec d’autres indicateurs, comme la mesure de la distorsion harmonique dans les circuits concernés.
Identifier les causes possibles du jitter
Une fois le jitter mesuré, l’étape suivante consiste à chercher son origine. Les causes sont nombreuses. Une alimentation insuffisamment filtrée peut moduler le seuil de commutation d’un circuit. Une PLL mal verrouillée peut introduire une instabilité basse fréquence. Une piste trop longue ou mal adaptée peut générer des réflexions, qui déplacent les fronts et dégradent le diagramme de l’œil.
La diaphonie est une autre source fréquente. Lorsqu’une piste rapide passe près d’une autre, les commutations voisines peuvent perturber localement le signal. L’effet est parfois intermittent et dépend du motif de données transmis. C’est pourquoi les tests avec des séquences pseudo-aléatoires sont courants : ils exposent mieux les faiblesses qu’un motif répétitif trop simple. Un bon test doit reproduire les conditions réelles d’utilisation.
La température et le vieillissement peuvent également jouer un rôle. Les oscillateurs, les condensateurs, les régulateurs et certains circuits logiques changent légèrement de comportement selon leur environnement. Dans les équipements sensibles, il est donc pertinent de mesurer le jitter à froid, à chaud, sous charge et dans différentes conditions d’alimentation. Cette approche révèle la robustesse temporelle du système.
Bonnes pratiques pour une mesure fiable
La première règle est de réduire les erreurs introduites par la mesure elle-même. Utiliser une terminaison correcte, éviter les boucles de masse, limiter la longueur des connexions et choisir une sonde adaptée permet d’obtenir un signal plus représentatif. Une mesure de jitter réalisée sur un montage improvisé peut facilement surestimer le problème ou en masquer la cause réelle.
Il est aussi préférable de multiplier les observations. Une mesure unique donne une photographie partielle. En combinant histogramme, TIE, diagramme de l’œil et analyse spectrale, on obtient une vision plus solide. Les résultats doivent être enregistrés avec leurs réglages, car une valeur de jitter sans contexte — seuil, bande passante, durée, mode de synchronisation — reste difficile à exploiter. La traçabilité des mesures est indispensable.
Enfin, il faut raisonner en fonction du risque système. L’objectif n’est pas toujours de réduire le jitter au minimum absolu, mais de garantir que la marge reste suffisante dans toutes les conditions prévues. Une mesure bien conduite permet de décider s’il faut améliorer l’alimentation, revoir le routage, changer l’oscillateur, ajuster la PLL ou simplement confirmer que le signal respecte la spécification attendue.
À retenir pour mesurer le jitter d’un signal numérique
Mesurer le jitter d’un signal numérique revient à quantifier l’instabilité temporelle de ses transitions. Pour obtenir un résultat crédible, il faut un instrument adapté, une connexion propre, des réglages documentés et une méthode cohérente avec le signal étudié. Les valeurs RMS, pic à pic, TIE et les diagrammes de l’œil apportent des informations complémentaires, mais aucune ne suffit seule à établir un diagnostic complet.
La mesure devient réellement utile lorsqu’elle relie un chiffre à une cause possible et à un impact concret sur le fonctionnement du système. En combinant observation temporelle, analyse statistique et compréhension du circuit, on peut distinguer un simple bruit acceptable d’un défaut susceptible de provoquer des erreurs. C’est cette démarche, plus que la valeur brute, qui fait d’une mesure de jitter numérique un outil fiable d’analyse et de réparation.
