La bande passante d’un amplificateur opérationnel fait partie de ces notions qui paraissent abstraites au premier abord, mais qui déterminent très concrètement la qualité d’un montage électronique. Elle indique jusqu’à quelles fréquences un ampli-op peut traiter un signal sans trop l’atténuer ni le déformer, un point essentiel en audio, en instrumentation, en filtrage ou en acquisition de données.
Comprendre la bande passante d’un amplificateur opérationnel
Un amplificateur opérationnel, souvent appelé ampli-op, est un composant conçu pour amplifier une différence de tension entre deux entrées. En théorie, il pourrait amplifier n’importe quel signal avec un gain très élevé. En pratique, ses performances diminuent lorsque la fréquence augmente. C’est précisément ce comportement que décrit la bande passante.
La bande passante correspond à la plage de fréquences dans laquelle l’amplificateur conserve un comportement jugé acceptable. Le critère le plus courant est la fréquence à laquelle le gain chute de 3 dB par rapport à sa valeur nominale. À ce point, l’amplitude du signal de sortie vaut environ 70,7 % de l’amplitude attendue.
Cette limite n’est pas un défaut accidentel, mais une conséquence directe de la conception interne du composant. Les transistors, capacités parasites et circuits de compensation introduisent des délais et des pertes. Plus la fréquence augmente, plus l’ampli-op a du mal à suivre les variations rapides du signal. La notion de réponse en fréquence permet donc de relier le comportement réel du composant à son usage dans un circuit.
Pourquoi le gain diminue quand la fréquence augmente
Un ampli-op possède un gain très important en boucle ouverte, parfois supérieur à 100 000. Mais ce gain n’est disponible qu’à très basse fréquence. Dès que le signal devient plus rapide, le gain baisse progressivement. Cette décroissance est généralement représentée sur un diagramme de Bode, où le gain est exprimé en décibels et la fréquence sur une échelle logarithmique.
Dans de nombreux amplificateurs opérationnels compensés en fréquence, la courbe suit une pente typique de -20 dB par décade après une certaine fréquence. Cela signifie que lorsque la fréquence est multipliée par dix, le gain disponible est divisé par dix. Ce comportement est volontaire : il assure la stabilité du composant lorsqu’il est utilisé avec une contre-réaction.
La contre-réaction permet de fixer un gain précis dans un montage, par exemple 10 ou 100, mais elle consomme une partie de la marge disponible. Plus on demande un gain élevé, plus la bande passante utile se réduit. Cette relation est l’une des clés pour choisir correctement un ampli-op dans une application réelle.
Le produit gain-bande, un indicateur central
La fiche technique d’un ampli-op mentionne souvent le produit gain-bande, appelé aussi GBW pour gain bandwidth product. Cet indicateur exprime le compromis entre le gain appliqué au montage et la fréquence maximale exploitable. Si un ampli-op présente un produit gain-bande de 1 MHz, il peut fournir un gain de 1 jusqu’à environ 1 MHz, mais seulement un gain de 10 jusqu’à environ 100 kHz.
La relation simplifiée est facile à retenir : gain × bande passante = produit gain-bande. Elle reste valable pour les amplificateurs à comportement dominant de premier ordre, ce qui couvre de nombreux composants courants. Elle permet d’estimer rapidement si un modèle conviendra à une application donnée.
Prenons un exemple. Pour amplifier un signal de 20 kHz avec un gain de 50, il faut un produit gain-bande d’au moins 1 MHz. En pratique, il est prudent de prévoir une marge, car les tolérances, la température et la charge peuvent dégrader les performances. Un choix réaliste consisterait à viser un ampli-op avec un GBW supérieur, par exemple 3 à 5 MHz.
Bande passante en boucle ouverte et en boucle fermée
Il faut distinguer deux notions souvent confondues : la bande passante en boucle ouverte et la bande passante en boucle fermée. En boucle ouverte, l’amplificateur fonctionne sans contre-réaction. Son gain est alors extrêmement élevé, mais sa bande passante est très limitée, parfois seulement quelques hertz pour les modèles classiques.
En boucle fermée, le circuit utilise une partie du signal de sortie pour contrôler le gain. C’est le cas dans la majorité des montages pratiques : amplificateur inverseur, non-inverseur, suiveur de tension, filtre actif ou conditionneur de signal. Le gain devient plus stable, plus précis, et la bande passante disponible dépend du gain choisi.
Un suiveur de tension, dont le gain vaut 1, exploite généralement la plus grande bande passante possible du composant. À l’inverse, un montage à gain élevé réduit la plage de fréquences utilisable. Cette différence explique pourquoi le simple chiffre de bande passante indiqué dans une fiche technique doit toujours être lu avec attention, en lien avec les conditions de mesure.
Ce que signifie le point à -3 dB
Le point à -3 dB est souvent utilisé pour définir la limite de bande passante. Il ne signifie pas que le signal disparaît brutalement au-delà de cette fréquence. Il indique plutôt que l’amplification commence à ne plus respecter le niveau attendu. La transition est progressive, et l’atténuation augmente au fur et à mesure que la fréquence monte.
À -3 dB, la puissance associée au signal est divisée par deux, tandis que la tension est multipliée par environ 0,707. Dans un système audio, cette baisse peut déjà être perceptible selon le contexte. Dans un système de mesure, elle peut introduire une erreur significative si le signal analysé contient des composantes proches de cette limite.
La bande passante ne concerne pas seulement l’amplitude. La phase du signal change aussi avec la fréquence. Un retard de phase excessif peut perturber un asservissement, déformer une forme d’onde ou rendre un filtre moins conforme à son comportement théorique. C’est pourquoi les ingénieurs analysent souvent le gain et la phase ensemble.
Différence entre bande passante et slew rate
La bande passante est parfois confondue avec le slew rate, ou vitesse de balayage. Les deux notions décrivent la capacité d’un ampli-op à suivre un signal, mais elles ne mesurent pas la même limitation. La bande passante concerne le gain disponible selon la fréquence, généralement pour de petits signaux. Le slew rate décrit la vitesse maximale de variation de la tension de sortie.
Un ampli-op peut avoir une bande passante suffisante pour un signal sinusoïdal de faible amplitude, mais être incapable de reproduire correctement le même signal à forte amplitude. Dans ce cas, la sortie ne suit plus la pente demandée et la forme d’onde se déforme. Cette limitation devient importante pour les signaux rapides, impulsionnels ou de grande amplitude.
Pour un signal sinusoïdal, le slew rate requis dépend de la fréquence et de l’amplitude de sortie. Plus la fréquence ou l’amplitude augmente, plus la pente maximale est élevée. Un montage audio haute fidélité, un générateur de signaux ou un étage de conversion numérique-analogique doivent donc tenir compte à la fois de la bande passante utile et du slew rate.
Effets pratiques sur un montage électronique
Dans un circuit réel, une bande passante insuffisante peut entraîner plusieurs conséquences. Le signal de sortie peut être atténué, déphasé ou déformé. Dans certains cas, le montage peut devenir instable et produire des oscillations. Ces effets ne se limitent pas aux hautes fréquences visibles : même un signal lent peut contenir des fronts rapides ou des harmoniques significatives.
- Atténuation du signal lorsque la fréquence approche la limite de fonctionnement du montage.
- Déphasage excessif pouvant perturber les boucles de régulation, les filtres actifs ou les systèmes asservis.
- Déformation des fronts sur les signaux carrés, impulsions et transmissions rapides.
- Perte de précision dans les mesures, notamment en instrumentation ou acquisition de données.
- Risque d’oscillation si la marge de phase devient insuffisante avec la charge ou le routage.
Ces phénomènes expliquent pourquoi un ampli-op ne se choisit pas uniquement sur son gain, son prix ou sa tension d’alimentation. La charge capacitive, les résistances de contre-réaction, le routage du circuit imprimé et le découplage de l’alimentation influencent aussi la stabilité. Une bonne conception tient compte de l’ensemble du chemin du signal.
Comment lire une fiche technique
La fiche technique d’un amplificateur opérationnel fournit plusieurs informations utiles pour évaluer sa bande passante. Le produit gain-bande, la bande passante à gain unitaire, le slew rate, la marge de phase et les courbes de réponse en fréquence sont les plus importantes. Il faut aussi vérifier les conditions d’essai : tension d’alimentation, charge, température et amplitude du signal.
Un chiffre isolé peut être trompeur. Un composant annoncé à 10 MHz ne pourra pas nécessairement amplifier proprement tous les signaux jusqu’à 10 MHz. Cette valeur correspond souvent à un gain unitaire et à des conditions spécifiques. Dès que le gain augmente, la bande passante effective diminue.
Les courbes de distorsion et de bruit apportent également des informations précieuses. À haute fréquence, un ampli-op peut conserver un gain acceptable tout en produisant davantage de distorsion. Pour mieux comprendre cet aspect, la mesure de la distorsion en électronique permet d’évaluer la fidélité d’un signal amplifié au-delà du simple niveau de sortie.
Mesurer ou vérifier la bande passante

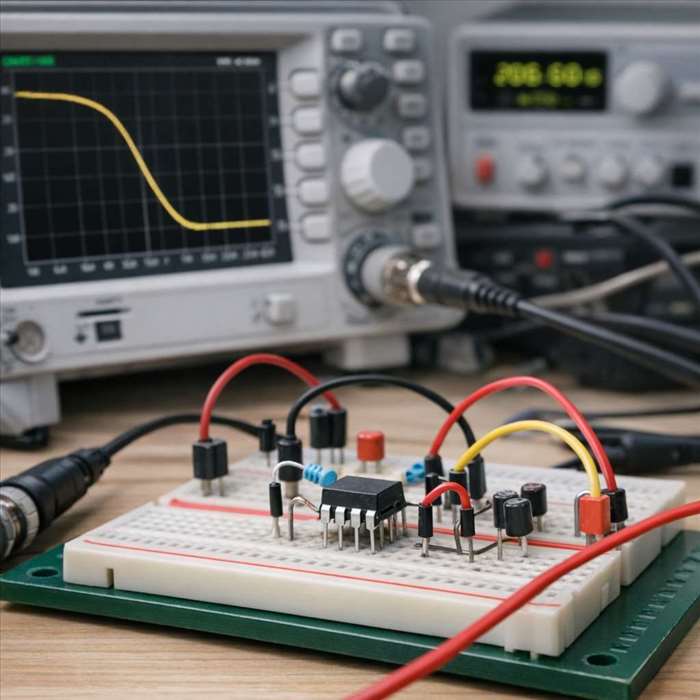

La mesure de la bande passante peut se faire avec un générateur de signaux et un oscilloscope. On applique une sinusoïde d’amplitude constante à l’entrée, puis on relève l’amplitude de sortie à différentes fréquences. La fréquence de coupure correspond au point où le gain chute de 3 dB. Cette méthode simple donne déjà une bonne indication du comportement réel du montage.
Pour une analyse plus fine, un analyseur de réseau ou un système d’acquisition peut tracer automatiquement la réponse en fréquence. Il est important de mesurer le montage complet, pas seulement le composant isolé. Les résistances, condensateurs, câbles, sondes d’oscilloscope et charges connectées modifient la réponse observée.
Lorsqu’un signal contient plusieurs composantes fréquentielles, l’analyse spectrale aide à identifier les pertes ou déformations. Dans ce contexte, certaines méthodes d’analyse fréquentielle permettent de limiter les effets de fuite spectrale et d’obtenir une lecture plus fiable du contenu du signal.
Bien choisir la bande passante selon l’application
Le choix d’un ampli-op dépend d’abord du signal à traiter. Pour un capteur lent, une bande passante de quelques kilohertz peut suffire. Pour un montage audio, il faut couvrir au moins la plage audible, avec une marge confortable au-delà de 20 kHz. Pour des signaux vidéo, RF ou des acquisitions rapides, les exigences montent beaucoup plus haut.
Une règle prudente consiste à choisir une bande passante plusieurs fois supérieure à la fréquence maximale utile. Cette marge réduit l’atténuation, le déphasage et les erreurs dynamiques. Dans un amplificateur de précision, il ne suffit pas que le signal passe : il doit rester fidèle. Le bon choix repose donc sur un équilibre entre vitesse, bruit, consommation, stabilité et coût.
Il faut aussi éviter le surdimensionnement systématique. Un ampli-op très rapide peut être plus sensible au routage, au bruit ou aux charges capacitives. Il peut nécessiter un découplage plus rigoureux et une implantation plus soignée. Dans certains montages, un composant plus lent mais mieux adapté offrira un résultat plus robuste.
Ce qu’il faut retenir
La bande passante d’un amplificateur opérationnel indique la plage de fréquences dans laquelle le composant peut amplifier un signal avec un gain suffisamment stable. Elle dépend du gain demandé, du produit gain-bande, du montage, de la charge et des conditions réelles d’utilisation. Elle ne doit pas être analysée seule, mais avec le slew rate, la phase, la distorsion et la stabilité.
En pratique, comprendre la bande passante d’un ampli-op permet de concevoir des circuits plus fiables, plus précis et mieux adaptés à leur usage. C’est une notion simple dans son principe, mais déterminante dès qu’un signal varie rapidement. Pour choisir correctement un composant, la meilleure approche reste de partir du besoin réel, puis de vérifier les marges dans la fiche technique et, si possible, par la mesure.
